Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: pimowo » pn gru 05, 2016 12:50 am

Przez złącze ISP które jest na płycie modułu Arduino NANO
Obrazek
Mój NetTemp mieszka w Raspberry Pi 3B na szynie DIN

Awatar użytkownika
pimowo
Betatester
Posty: 4313
Rejestracja: czw lut 19, 2015 9:17 am
Lokalizacja: Wołów

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: pimowo » wt gru 06, 2016 7:55 am

Projekt przechodzi z pre-alpha na alpha. Do bety jeszcze daleko, ale może kiedyś i do finału dojdzie? :D

Obrazek
Obrazek
Obrazek
Obrazek

Problem mam z wyborem przetwornicy STEP-DOWN:
- MINI360 trochę "bidna"
- moduł na LM2596 trochę duża-może zrobić zasilanie na LM2596, ale bez gotowego modułu?

Potrzebna przetwornica:
- wejście 7V-24V
- wyjście 5V
- natężenie prądu min 1A
- nieduże rozmiary

Nie jestem pewny, ale zasilanie eKonewki to będzie:
- 5V bez przetwornicy (ja tak będę używał)
- 12V przez przetwornicę
- 24V przez przetwornicę
Czy potrzeba jakiegoś innego zasilania?

Wszystko ma być dość uniwersalne:
1. zasilanie eK 5V i pompy 5V
- nie dajemy przetwornicy
- na złączach P1-P4 mamy 5V i GND
- dajemy zwory:

Obrazek

2. zasilanie eK 12V i pompy 12V
- dajemy przetwornicę
- na złączach P1-P4 mamy 12V i GND
- dajemy zwory:

Obrazek

3. zasilanie eK 24V i pompy 24V
- dajemy przetwornicę
- na złączach P1-P4 mamy 24V i GND
- dajemy zwory:

Obrazek

4. zasilanie eK 5V lub 7V-24V i pompy 230V
- nie dajemy przetwornicy gdy zasilacz 5V (zakładamy zworę zamiast przetwornicy)
- dajemy przetwornicę gdy zasilacz 7V-24V
- na złączach P1-P4 załączamy 230V (linię L)
- dajemy zwory:

Obrazek

Co o tym myślicie? ;)
Ostatnio zmieniony śr gru 07, 2016 11:28 pm przez pimowo, łącznie zmieniany 2 razy.
Mój NetTemp mieszka w Raspberry Pi 3B na szynie DIN

Awatar użytkownika
pimowo
Betatester
Posty: 4313
Rejestracja: czw lut 19, 2015 9:17 am
Lokalizacja: Wołów

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: pimowo » śr gru 07, 2016 11:00 am

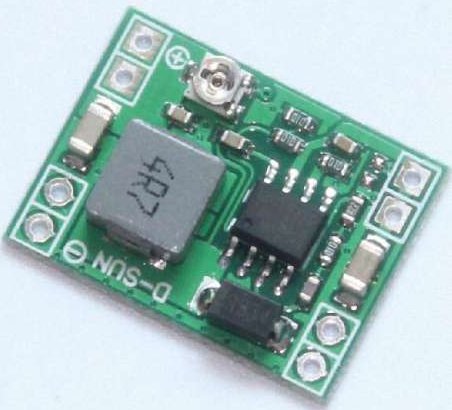

Poszukując przetwornicy znalazłem (tak mi się wydaje) że ideał: mała, tania, szeroki zakres napięć wejściowych (4,5V-28V)
Przetwornica zbudowana na scalaku MP1584EN-gotowy moduł jest podobny do MINI360 Przetwornica dostępna na Aliexpress za parę groszy ($0.60 z przesyłką) :)

Obrazek

Dane z datasheet:

Kod: Zaznacz cały

ABSOLUTE MAXIMUM RATINGS
Supply Voltage (V IN ) ..................... –0.3V to +30V
Switch Voltage (V SW ) ............ –0.3V to V IN + 0.3V
BST to SW ..................................... –0.3V to +6V
All Other Pins ................................. –0.3V to +6V
Continuous Power Dissipation
(T A = +25°C) .......................................... 2.5W
Junction Temperature ............................... 150C
Lead Temperature .................................... 260C
Storage Temperature .............. –65°C to +150C
Recommended Operating Conditions
Supply Voltage V IN ........................... 4.5V to 28V
Output Voltage V OUT ......................... 0.8V to 25V

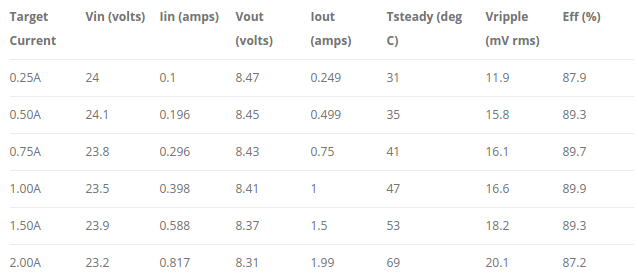

TUTAJ test bojowy takiej przetwornicy przy wejściowym napięciu 24V

Obrazek

@cwcc co o tym sądzisz? Nada się? :)
Załączniki
MP1584EN.pdf.zip
(351.75 KiB) Pobrany 4 razy
Mój NetTemp mieszka w Raspberry Pi 3B na szynie DIN

Awatar użytkownika
pimowo
Betatester
Posty: 4313
Rejestracja: czw lut 19, 2015 9:17 am
Lokalizacja: Wołów

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: pimowo » śr gru 14, 2016 11:48 pm

Płytkę projektu eKonewka uważam za ukończoną :D

Obrazek

Co Wy na takiego cudaka? :)
Mój NetTemp mieszka w Raspberry Pi 3B na szynie DIN

cwcc
Posty: 1005
Rejestracja: śr lut 03, 2016 12:37 pm
Lokalizacja: Bydgoszcz

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: cwcc » śr gru 14, 2016 11:54 pm

Jak zwykle super to wygląda ;-)
Może troszkę diody led rozstawić lepiej będzie widać która świeci.

Wysłane z urządzenia mobilnego.

Awatar użytkownika
pimowo
Betatester
Posty: 4313
Rejestracja: czw lut 19, 2015 9:17 am
Lokalizacja: Wołów

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: pimowo » czw gru 15, 2016 12:12 am

Jeszcze będą małe poprawki. Wydrukuje sobie płytkę na papierze i zobaczę czy wszystko pasuje.
Mój NetTemp mieszka w Raspberry Pi 3B na szynie DIN

cwcc
Posty: 1005
Rejestracja: śr lut 03, 2016 12:37 pm
Lokalizacja: Bydgoszcz

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: cwcc » czw gru 15, 2016 12:16 am

Pomysł i rozwiązania zastosowane z możliwością sterowania różnych pomp czy zaworów daje spore możliwości. Tylko patrzeć jak kwiatki będą rosły :-D

Wysłane z urządzenia mobilnego.

Awatar użytkownika
pimowo
Betatester
Posty: 4313
Rejestracja: czw lut 19, 2015 9:17 am
Lokalizacja: Wołów

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: pimowo » czw gru 15, 2016 12:19 am

A może jednak brakuje czegoś?
Jest tu parę rzeczy których ja nie będę używał ale dodałem bo pomyślałem, że mogą się przydać :)
Mój NetTemp mieszka w Raspberry Pi 3B na szynie DIN

cwcc
Posty: 1005
Rejestracja: śr lut 03, 2016 12:37 pm
Lokalizacja: Bydgoszcz

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: cwcc » czw gru 15, 2016 12:21 am

Może w wersji v2 pomyśleć o elektronicznych potencjometrach i z poziomu programu ustawiać progi zadziałała :-P

Wysłane z urządzenia mobilnego.

Awatar użytkownika
pimowo
Betatester
Posty: 4313
Rejestracja: czw lut 19, 2015 9:17 am
Lokalizacja: Wołów

Re: [DIY] Podlewaczka kwiatów doniczkowych

Post autor: pimowo » czw gru 15, 2016 12:34 am

O ho ho... człowieku wielkiej wiary w umiejętności stolarza :D
